Mesin Listrik

Motor DC alat yang mengubah energi listrik DC menjadi energi mekanik putaran

• Bagian  motor

– Stator : bagian yang tetap

– Rotor  : bagian yang berputar

Komponen Motor

Arus dalam Motor

Medan Magnet dalam Motor

Gaya dalam Motor

Komutator dan Sikat

Komutator atau cincin belah (split ring) berfungsi untuk membalik arah arus pada setengah siklus negatif dari arus bolak balik.  Kontak-kontak listrik pada rotating ring disebut "sikat“.  Pada awalnya, dalam motor digunakan sikat tembaga.  Motor-motor modern biasanya menggunakan  kontak-karbon  spring-loaded.

Jenis Motor Berdasarkan Penguatannya

• motor dengan penguatan terpisah

• Motor dengan penguatan sendiri

•DC SHUNT

•DC SERI

•DC CAMPURAN

Motor DC sumber daya terpisah/ Separately Excited
Jika arus medan disuplai dari sumber terpisah maka disebut motor DC sumber daya terpisah/separately excited.



Motor Shunt

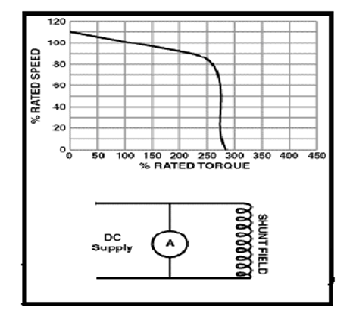

Pada motor shunt, gulungan medan (medan shunt) disambungkan secara paralel dengan gulungan dinamo (A) seperti diperlihatkan dalam gambar berikut. Oleh karena itu total arus dalam jalur merupakan penjumlahan arus medan dan arus dinamo

Motor Seri

Dalam motor seri, kumparan medan (medan shunt) dihubungkan secara seri dengan kumparan jangkar (A) seperti ditunjukkan dalam gambar 10. Oleh karena itu, arus medan sama dengan arus jangkar. Berikut tentang kecepatan motor seri (Rodwell International Corporation, 1997; L.M. Photonics Ltd, 2002): Kecepatan dibatasi pada 5000 RPM

Harus dihindarkan menjalankan motor seri tanpa ada beban sebab motor akan mempercepat tanpa terkendali.

Motor-motor seri cocok untuk penggunaan yang memerlukan torque penyalaan awal yang tinggi, seperti derek dan alat pengangkat hoist



Motor Kompon

Motor Kompon DC merupakan gabungan motor seri dan shunt. Pada motor kompon, kumparan medan (medan shunt) dihubungkan secara paralel dan seri dengan kumparan jangkar (A) seperti yang ditunjukkan dalam gambar berikut, sehingga, motor kompon memiliki torque penyalaan awal yang bagus dan kecepatan yang stabil.

Makin tinggi persentase penggabungan (yakni persentase kumparan medan yang dihubungkan secara seri), makin tinggi pula torque penyalaan awal yang dapat ditangani oleh motor ini.

Motor kompon digunakan ketika diperlukan kecepatan yang cenderung konstan dengan beban tak beraturan, misalnya mesin cetak, mesin potong dan mesin torak.

Mesin AC

Motor arus bolak-balik menggunakan arus listrik yang membalikkan arahnya secara teratur pada rentang waktu tertentu

Masin Sinkron

Motor sinkron adalah motor AC, bekerja pada kecepatan tetap pada sistim frekwensi tertentu. Motor ini memerlukan arus searah (DC) untuk pembangkitan daya dan memiliki torque awal yang rendah, dan oleh karena itu motor sinkron cocok untuk penggunaan awal dengan beban rendah, seperti kompresor udara, perubahan frekwensi dan generator motor

Mesin Induksi

Motor induksi merupakan motor yang paling  umum digunakan pada berbagai peralatan industri. Popularitasnya karena rancangannya yang sederhana, murah dan mudah didapat, dan  dapat langsung disambungkan ke sumber daya AC.
