Belajar Pencacah

pencacah biner ripple 4 keluaran

Berikut beberapa istilah penting dalam memahami suatu Pencacah :
  1. Flip-flop utama/ pembantu : suatu flip-flop RS atau JK berlonceng yang tersusun atas dua buah flip-flop yang dihubungkan sedemikian rupa guna menghindarkan pacu.
  2. Modulus : mendefinisikan banyaknya keadaan yang dilalui oleh sebuah pencacah.
  3. Cacahan Dasar : banyaknya keadaan maksimum yang dilalui oleh sebuah pencacah. dinyataka sebagai 2^n, dengan n adalah banyaknya flip-flop dalam pencacah tersebut.
  4. Pencacah Paralel : pencacah serempak dengan semua flip-flopnya berubah keadaan secara serentak karena semua masukan loncengnya didrive oleh lonceng.
  5. Masalah Pacu : ketidakmampuan untuk menentukan keluaransuatu gerbang dalam hal masukan-masukan ke gerbang tersebut mengalami peralihan secara serentak.
  6. Pencacah Kerut : pencacah tak serempak dengan masing-masing flip-flopnya dipicu oleh keluaran flip-flop yang mendahuluinya.

Penyelesaian masalah :
  •  Berapa kemungkinan keadaan yang terdapat pada pencacah yang tersusun atas flip-flop dengan jumlah 3 :
banyaknya keadaan maksimum dalam pencacah dinyatakan dengan 2^n dan "n" merupakan banyaknya flip-flop.
jadi, 2^n = 2^3 =  8 buah flip-flop
  • Mengapa suatu pencacah paralel dinyatakan serempak :
karena semua flip-flopnya berubah keadaan secara serentak karena semua masukan loncengnya didrive oleh lonceng.
  • Berapa buah flip-flop yang dibutuhkan untuk membangun pencacah berikut :
* mod-6 = 2^3 = 8 ; pencacah ini membutuhkan 3 flip-flop
* mod-11 = 2^4 = 16 ; pencacah ini membutuhkan 4 flip-flop
* mod-15 = 2^4 = 16 ; pencacah ini membutuhkan 4 flip-flop
* mod-19 = 2^5 = 32 ; pencacah ini membutuhkan 5 flip-flop
  • Gambarkan diagram logika, tabel kebenaran, dan bentuk gelombang bagi sebuah pencacah mod-5.

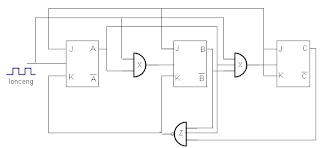

diagram logika
tabel kebenaran
bentuk gelombang

sumber :
Malvino, A. Paul, Prrinsip-prinsip dan Penerapan Digital, Erlangga; Jakarta, 1994.
